| โปรแกรมคุณสมบัติชุดดิน
(ThaiPedon) จัดทำขึ้นเพื่อพัฒนาระบบเรียกใช้ฐานข้อมูลชุดดินตัวแทน โดยเชื่อมโยง
แผนที่ชุดดิน (Soil Series) ขนาดมาตราส่วน 1 : 50,000
เข้ากับคุณสมบัติต่าง ๆ ของชุดดินจัดตั้งที่ได้ปรับปรุงใหม่
ตามระบบอนุกรมวิธานดิน ปี ค.ศ. 1998 ฐานข้อมูลดังกล่าว แสดงอยู่ในระบบ
GIS ที่สามารถเผยแพร่ให้ผู้ที่ประสงค์จะใช้ข้อมูลชุดดิน
( Soil Series ) นำไปใช้ประโยชน์ต่อไป |
|
| ระบบฐานข้อมูลชุดดินเป็นระบบที่จัดเก็บข้อมูลเชิงพื้นที่ชุดดิน
( Soil Series ) ในรูปของ shapefile ที่สามารถเชื่อมโยงกับฐานข้อมูลอรรถาธิบายซึ่งจัดเก็บข้อมูลทั่วไปของโปรไฟล์ชุดดิน
อนุกรมวิธานดิน สมบัติทางฟิสิกส์และเคมีของแต่ละชุดดิน ตลอดจน ระดับความเหมาะสมของดินในการใช้ประโยชน์ในทางเกษตรและวิศวกรรม
|
|
| |
 |
องค์ประกอบของระบบ
|
|
| ThaiPedon
ประกอบด้วยฐานข้อมูลเชิงพื้นที่คุณสมบัติชุดดิน
ข้อมูลอรรถาธิบายประกอบชุดดินตัวแทน และระบบจัดการและเรียกใช้ข้อมูล |
| |
|
ฐานข้อมูลเชิงพื้นที่
เป็นแผนที่ชุดดินขนาด มาตราส่วน
1 : 50,000 |
| |
|
ฐานข้อมูลอรรถาธิบาย
แบ่งออกเป็น 2 ส่วน คือ ส่วนของผู้ใช้
(user view) และ ส่วนของผู้พัฒนาข้อมูล
(owner view) สำหรับตัวฐานข้อมูลแบ่งออกเป็น 2 ส่วน
คือ ข้อมูลชุดดินจัดตั้ง
และ ข้อมูลชุดดินตามแผนที่ดิน |
| |
|
| |
|
ระบบจัดการและเรียกใช้
พัฒนาขึ้นมาโดยใช้ภาษา Visual Basic 6.0 และโปรแกรม Map
Object เป็นองค์ประกอบ ที่ทำหน้าที่สร้างแผนที่และสารสนเทศภูมิศาสตร์
อื่นๆ ตามวัตถุประสงค์ของผู้ใช้และใช้้Microsoft
Jet OLEDB 4.0 เป็นเครื่องมือในการเชื่อมโยงระหว่างฐานข้อมูลเชิงพื้นที่และข้อมูลอรรถาธิบาย
|
| |
|
| |
|
|
| |
|
|
| |
|
รายละเอียดของโปรแกรม
|
|
| |
โปรแกรมประกอบด้วยเมนูหลัก คือ |
|
|
|
เมนูการเลือกพื้นที่ |
| |
เลือกพื้นที่ตามเขตการปกครองและตามระวางแผนที่
โดยการเลือกขอบเขตการปกครองสามารถทำไ้ด้ในระดับ ภาค จังหวัด
อำเภอ และตำบล ส่วนการเลือกพื้นที่ตามระวางนั้น ผู้ใช้จะต้องระบุชื่อระวางแผนที่
ที่ต้องการ เช่น ระวาง 4742 III เป็นต้น (รูปที่ 1) |
| |
|
|
|
|
|
เมนูอ้างอิง |
|
| |
ข้อมูลเชิงพื้นที่อื่น ๆ ที่ใช้อธิบายประกอบข้อมูลดิน
เพื่อช่วยในการอ้างอิงตำแหน่งในแผนที่ชุดดิน ไ้ด้แก่
ขอบเขตการปกครอง ถนน ทางน้ำ หมู่บ้านและพื้นที่ป่าไม้ถาวร (รูปที่
2) |
|
| |
|
รูปที่ 1: การเลือกพื้นที่
|
| |
|
|
| |
|
|
| |
| |
|
รูปที่ 2: การเลือกข้อมูลอ้างอิง
|
| |
|
|
| |
|
|
| |
|
โปรแกรมประกอบด้วยเมนูหลัก
คือ |
|
|
|
ข้อมูลทั่วไป เป็นข้อมูลทั่วไปของทั้งโปรไฟล์ดิน
เช่น ตำแหน่งของชุดดินจัดตั้ง สภาพพื้นที่ การระบายน้ำ
การท่วมขังของน้ำ ภูมิอากาศ ความลึกของดินและผู้ทำการสำรวจ
ซึ่งผู้ใช้สามารถสร้างเป็นแผนที่เฉพาะเรื่อง (thematic
map) ดังตัวอย่างในรูปที่ 4 เป็นต้น
|
| |
| |
|
|
ข้อมูลอนุกรมวิธาน
เป็นส่วนการแสดงข้อมูลอนุกรมวิธานของดิน
ตามระบบจำแนกล่าสุดที่ กรมพัฒนาที่ดิน ได้จัดทำไว้ ผู้ใช้สามารถเรียกดูผลการสำรวจชุดดินในประเทศไทย ตาม Order ,
Sub-order , Great group , Sub-group , Family
และ Series |
| |
| |
|
|
สมบัติทางฟิสิกส์
ผู้ใช้สามารถเรียกแสดงคุณสมบัติทางฟิสิกส์ของแต่ละชั้นดิน
(soil layer) ชั้นดินบน (top soil) หรือชั้นดินล่าง (sub soil)
ได้ |
|
|
|
|
สมบัติทางเคมี
ผู้ใช้สามารถเรียกแสดงคุณสมบัติทางเคมีของแต่ละชั้นดินได้
เช่นเดียวกับสมบัติทางฟิสิกส์ |
|
|
การใช้ประโยชน์ชุดดิน
แสดงระดับความเหมาะสมของคุณสมบัติดินในการใช้ประโยชน์ ทางการเกษตรและวิศวกรรม
|
|
|
|
| |
 |
|
| |
รูปที่
3 : เมนูเลือกแสดงข้อมูลชุดดิน |
| |
|
|
| |
|
รูปที่
4 : การเลือกคุณสมบัติดิน (การระบายน้ำ) เพื่อแสดงเป็นแผนที่เฉพาะเรื่อง
(thematic map)
|
|
|
| |
|
การสืบค้นข้อมูลตามเงื่อนไข
|
|
| นอกจากผู้ใช้สามารถเรียกดูการกระจายตัวเชิงพื้นที่ของข้อมูลชุดดินแล้ว
ยังสามารถสืบค้นข้อมูลตามเงื่อนไขเฉพาะโดยแสดงเป็นแผนที่เฉพาะเรื่องได้ ดังรูปที่
5 |
| |
|
รูปที่ 5 : แสดงผลการสืบค้นชุดดินที่มีปริมาณ
Sand มากกว่า 40 %
|
|
|
| |
|
การเรียกแสดงคำอธิบายโปรไฟล์ดินและภาพโปรไฟล์ดินจำลอง |
|
|
สามารถเรียกดูคำอธิบายโปรไฟล์ดิน (soil profile description) โดยการเลือกเมนูคำอธิบายโปรไฟล์ดิน โปรแกรมจะแสดงรายการชื่อชุดดิน
(รูปที่ 6) เมื่อผู้ใช้เลือกชื่อชุดดิน โปรแกรมจะแสดงคำอธิบายโปรไฟล์ดินที่เลือกพร้อมกับภาพโปรไฟล์ของหลุม ตัวอย่าง
(รูปที่ 7) |
| |
|
รูปที่ 6 : การเรียกแสดงคำอธิบายโปรไฟล์ดินและภาพโปรไฟล์ดินจำลอง
|
|
|
|
|
| |
 |
|
| |
รูปที่
7 : การเลือกแสดงคำอธิบายโปรไฟล์ดิน |
| |
|
|
| |
| นอกจากคำอธิบายโปรไฟล์ดินแล้ว ผู้ใช้สามารถเรียกดูภาพภูมิทัศน์บริเวณโปรไฟล์ชุดดินที่เลือก
โดยอาศัยเมนูภาพภูมิทัศน์บริเวณโปรไฟล์ ดังรูปที่ 8 |
|
| |
|

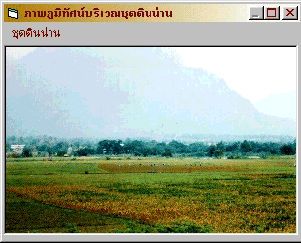

รูปที่ 8 : การเลือกแสดงภาพภูมิทัศน์บริเวณหลุมดินตัวอย่าง
|
|
|
|
|
|
